Bienvenue dans notre exploration de la Amplificateur d'alimentation de commutation, une pierre angulaire de l'électronique moderne qui révolutionne l'efficacité et la fonctionnalité. Ces amplificateurs sont essentiels pour alimenter tout, de vos systèmes audio préférés aux communications RF essentielles et même les appareils portables sur lesquels nous comptons quotidiennement.
Comprendre les principes derrière ces outils puissants est crucial pour les ingénieurs et les amateurs visant à exploiter leur plein potentiel. Rejoignez-nous alors que nous nous plongeons dans le monde des amplificateurs de commutateurs, en découvrant comment ils fonctionnent et pourquoi ils sont si intégrés à l'avancement technologique.
Qu'est-ce qu'un amplificateur d'interrupteur?

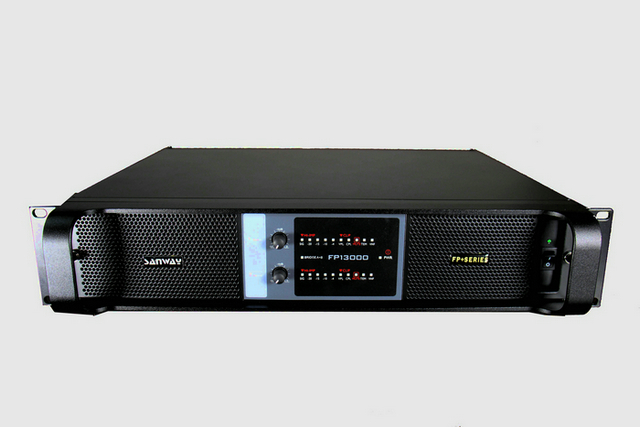

Définition des amplificateurs de commutation
A Amplificateur d'alimentation de commutation, communément appelé amplificateur de commutateur, est un dispositif électronique qui module l'efficacité électrique en changeant ses transistors de sortie entre les états ON et OFF à haute fréquence. Cette méthode contraste avec la sortie variable continue des amplificateurs linéaires. Le principal avantage des amplificateurs de commutation est leur capacité à réduire considérablement les déchets d'énergie, car ils dissipent très peu de chaleur lorsqu'ils sont à l'état hors de l'état et conduisent le courant sans résistance à l'état.
Comparaison avec les amplificateurs linéaires
Les amplificateurs de commutation diffèrent des amplificateurs linéaires principalement en termes d'efficacité, de génération de chaleur et de perte de puissance:
Efficacité: Les amplificateurs de commutation sont généralement plus efficaces que les amplificateurs linéaires car ils passent moins de temps dans les états de dissipation de grande puissance. Bien que les amplificateurs linéaires puissent fonctionner avec des efficacités d'environ 50%, les amplificateurs de commutation peuvent atteindre l'efficacité jusqu'à 90% ou plus.
Génération de chaleur: En raison de leur efficacité élevée, les amplificateurs de commutation génèrent considérablement moins de chaleur par rapport aux amplificateurs linéaires. Cette génération de chaleur réduite entraîne une durée de vie des composants plus longue et moins de besoin de mécanismes de dissipation de chaleur encombrants.
Perte de courant: Dans les amplificateurs linéaires, une perte de puissance significative se produit lorsque l'appareil fonctionne en continu dans la région active, conduisant à une production de chaleur substantielle. En revanche, le mécanisme de commutation rapide des amplificateurs de commutation minimise la durée de la perte de puissance, ce qui les rend plus adaptés aux applications sensibles à la puissance.
Types d'amplificateurs de commutation
Les amplificateurs de commutation sont classés en différentes classes en fonction de leurs caractéristiques de fonctionnement et de leurs niveaux d'efficacité:
Amplificateurs de classe D: Les types d'amplificateurs de commutation le plus utilisés, les amplificateurs de classe D, sont connus pour leur grande efficacité et sont principalement utilisés dans les applications nécessitant une faible consommation d'énergie et un débit de chaleur minimal, comme dans les systèmes d'amplification audio.
Amplificateurs de la Classe E: Ces amplificateurs sont conçus pour être plus efficaces que la classe D en utilisant une combinaison de techniques de commutation et de réglage pour minimiser les pertes de puissance au niveau du commutateur. Ils sont souvent utilisés dans les applications RF où l'efficacité à haute fréquence est cruciale.
Amplificateurs de classe F: S'appuyant sur les principes des amplificateurs de classe E, les amplificateurs de classe F utilisent un réglage harmonique pour améliorer encore l'efficacité. Ils y parviennent en façonnant la tension et les formes d'onde de courant pour réduire encore plus efficacement la dissipation de puissance.
Le principe de travail des amplificateurs de commutation
Explication du concept "Switching "
La fonctionnalité principale d'un Amplificateur d'alimentation de commutation tourne autour de sa capacité à alterner rapidement entre les états sur et hors des états. Cette action de commutation est fondamentale pour minimiser la perte de puissance. Lorsque l'amplificateur est à l'état ON, il permet au courant de passer, alimentant la charge (comme un haut-parleur dans des applications audio). À l'inverse, lorsqu'il est hors état, il cesse du flux de courant, réduisant considérablement la consommation d'énergie et la génération de chaleur. Ce mode de fonctionnement binaire contraste fortement avec les amplificateurs linéaires, qui ajustent leur sortie en continu et, par conséquent, dissipent plus de puissance sous forme de chaleur même lorsqu'il ne conduit pas complètement la charge.
Rôle de la modulation de largeur d'impulsion (PWM) dans le traitement du signal
La modulation de la largeur d'impulsion (PWM) est une technique pivot utilisée dans les amplificateurs de puissance de commutation pour contrôler la quantité de puissance délivrée à la charge. PWM fonctionne en faisant varier la largeur des impulsions dans le signal de sortie, contrôlant efficacement la tension et le courant moyens atteignant la charge. Le cycle de service de ces impulsions - définie comme la proportion de temps où le signal est à l'état à l'état hors de l'état - détermine la puissance de sortie de l'amplificateur. En ajustant le cycle de service, PWM permet un contrôle précis de la puissance de sortie sans avoir besoin de méthodes de contrôle analogique, qui sont moins efficaces et génèrent plus de chaleur.
Importance des composants de commutation à grande vitesse
L'efficacité et les performances des amplificateurs de puissance de commutation dépendent fortement des capacités de leurs composants de commutation, telles que les transistors à effet de champ (MOSFET) à l'oxyde métal-oxyde (IGBT). Ces composants sont essentiels car ils doivent allumer et s'éteindre des milliers, voire des millions, de fois par seconde. La commutation à grande vitesse minimise le temps passé dans les états de transition (se déplaçant entre et hors), où la perte de puissance est au plus haut. Les MOSFET, en particulier, sont favorisés dans les applications à basse tension en raison de leurs capacités à haute efficacité et à commutation rapide, ce qui les rend idéales pour une utilisation dans des dispositifs électroniques portables où l'efficacité électrique est primordiale.
Composants clés des amplificateurs de commutation
Transistors de puissance: MOSFETS et leur rôle dans la commutation
In Amplificateurs d'alimentation de commutation, les transistors de puissance tels que les transistors à effet de champ (MOSFET) (MOSFET) (MOSFET) jouent un rôle crucial. Les MOSFET sont préférés pour leurs capacités à haute efficacité et à commutation rapide, qui sont essentielles pour minimiser la perte de puissance et la production de chaleur dans les amplificateurs de commutation. Ces transistors agissent comme des commutateurs qui contrôlent le flux de courant électrique en transitionnant entre les états ON et OFF. La capacité des MOSFET à changer rapidement et avec une perte de puissance minimale est vitale pour maintenir l'efficacité globale de l'amplificateur, ce qui les rend indispensables dans les systèmes audio haute performance, les applications RF et les appareils électroniques portables.
Circuits de résonance: filtres LC pour le lissage des signaux de sortie
Les circuits résonnants, en particulier ceux impliquant des inductances (L) et des condensateurs (C), appelés filtres LC, font une autre composante intégrale de Amplificateurs d'alimentation de commutation. Ces circuits sont utilisés pour lisser le signal de sortie de l'amplificateur, réduisant l'ondulation et le bruit typiques d'un signal PWM brut. En affinant la réponse en fréquence de ces filtres, les ingénieurs peuvent s'assurer que l'amplificateur offre une sortie stable propre qui correspond étroitement à la forme d'onde du signal souhaitée. Cette capacité est cruciale pour les applications où l'intégrité et la qualité du signal sont primordiales, comme dans l'équipement audio haute fidélité et les transmissions RF précises.
Circuits de contrôle: assurer une commutation précise et une fidélité du signal
Les circuits de contrôle dans les amplificateurs de puissance de commutation sont responsables de la gestion du synchronisation et de la logique du processus de commutation. Ces circuits utilisent des mécanismes de rétroaction pour surveiller la sortie et ajuster le cycle de service PWM en conséquence, garantissant que l'amplificateur fonctionne dans ses paramètres optimaux. Ce contrôle précis est nécessaire pour maintenir la fidélité du signal, prévenir la distorsion et protéger l'amplificateur des dommages potentiels dus à la surcharge ou aux anomalies dans le signal d'entrée. Les techniques de contrôle avancées, y compris le traitement du signal numérique (DSP), sont souvent utilisées pour améliorer les performances et la polyvalence de l'amplificateur, permettant des applications plus sophistiquées et des expériences utilisateur améliorées.
Efficacité des amplificateurs de commutation
Efficacité théorique: pourquoi elle peut approcher à 100%
L'efficacité théorique de Amplificateurs d'alimentation de commutation peut approcher 100% dans des conditions idéales. Ce niveau élevé d'efficacité est principalement dû à la nature opérationnelle de ces amplificateurs, qui basculent entre les états ON et OFF sans rester dans la région linéaire disposant de la puissance typique des amplificateurs linéaires. À l'état, un Amplificateur d'alimentation de commutation conduit le courant avec une résistance minimale, et à l'état hors de l'État, il bloque entièrement le flux de courant. Cette opération binaire minimise le temps pendant lequel l'énergie est gaspillée comme chaleur, maximisant ainsi l'efficacité.
Facteurs réels affectant l'efficacité
Malgré la forte efficacité théorique de Amplificateurs d'alimentation de commutation, plusieurs facteurs réels peuvent réduire leurs performances réelles:
Capacité parasite: Les composants de l'amplificateur, tels que les transistors et les traces de circuit imprimés, présentent une capacité parasite, ce qui peut entraîner une perte d'énergie pendant le processus de commutation. Cette capacité doit être chargée et déchargée à chaque cycle, consommant une puissance qui ne contribue pas au signal de sortie.
Distorsion harmonique: La commutation rapide de l'amplificateur génère des harmoniques, qui sont des fréquences indésirables qui peuvent déformer le signal de sortie. Ces harmoniques nécessitent un filtrage supplémentaire, qui peut introduire des pertes et réduire l'efficacité globale du système.
Commutation de pertes: Bien que la commutation se produise très rapidement, il y a encore un temps fini pendant lequel les transistors ne sont ni complètement en marche ni complètement. Pendant ces périodes de transition, les transistors passent dans leur région résistive, conduisant à la dissipation de puissance comme chaleur.
Comparaison de l'efficacité avec des amplificateurs linéaires à différents niveaux de puissance
Par rapport aux amplificateurs linéaires, Amplificateurs d'alimentation de commutation présentent généralement une efficacité supérieure, en particulier à des niveaux de puissance plus élevés. Les amplificateurs linéaires dissipent continuellement la puissance sur leurs dispositifs actifs, ce qui conduit à une génération de chaleur significative et à une efficacité plus faible, généralement d'environ 50% à 70%. En revanche, les amplificateurs de commutation peuvent maintenir des efficacités supérieures à 90% dans des conditions optimales.
À des niveaux de puissance inférieurs, l'avantage d'efficacité de la commutation des amplificateurs sur les amplificateurs linéaires devient encore plus prononcée. En effet, la dissipation de puissance des amplificateurs linéaires est relativement constante, quelle que soit la puissance de sortie, tandis que la commutation de dissipation des amplificateurs d'amplificateurs avec la sortie. Par conséquent, pour les applications nécessitant une puissance élevée avec une génération de chaleur et une consommation d'énergie minimales, les amplificateurs de commutation sont souvent le choix préféré.
Avantages des amplificateurs de commutation
Haute efficacité et faible perte de puissance
L'un des principaux avantages de Amplificateurs d'alimentation de commutation est leur grande efficacité. Ces amplificateurs sont capables de convertir un pourcentage plus élevé de la puissance d'entrée en puissance de sortie, avec des efficacités dépassant souvent 90%. Cette efficacité élevée se traduit par une perte de puissance plus faible, ce qui est particulièrement bénéfique dans les applications où la conservation de l'énergie est critique, comme dans les dispositifs à batterie. La capacité de minimiser la perte d'énergie prolonge non seulement la durée de vie de la batterie, mais réduit également les coûts opérationnels des systèmes qui nécessitent une puissance continue.
Réduction des exigences de génération de chaleur et de refroidissement
En raison de leur grande efficacité, Amplificateurs d'alimentation de commutation Générez beaucoup moins de chaleur par rapport à leurs homologues linéaires. Cette génération de chaleur réduite est un avantage crucial car il réduit la contrainte thermique sur les composants de l'appareil, améliorant ainsi leur fiabilité et leur durée de vie. De plus, le débit de chaleur inférieur réduit le besoin de systèmes de refroidissement étendus, qui peuvent être encombrants et coûteux. Cela rend les amplificateurs de commutation idéaux pour une utilisation dans des conceptions de périphériques compacts et élégants où l'espace est à un refroidissement de qualité supérieure et passif pourrait être préféré.
Taille compacte et aptitude aux appareils portables
L'efficacité inhérente et la réduction des exigences de refroidissement de Amplificateurs d'alimentation de commutation Permettez-leur d'être conçus dans des formats plus petits et plus compacts. Cette taille compacte est particulièrement avantageuse pour les appareils électroniques portables, tels que les smartphones, les tablettes et les lecteurs de musique portable, où l'espace est limité et la portabilité est essentielle. La petite empreinte des amplificateurs de commutation permet aux concepteurs de maximiser l'utilisation de l'espace dans les appareils, permettant potentiellement des fonctionnalités supplémentaires ou des batteries plus grandes.
Évolutivité pour différents niveaux de puissance et applications
Amplificateurs d'alimentation de commutation sont très évolutifs, ce qui les rend adaptés à un large éventail d'applications et de niveaux de puissance. Que ce soit pour des applications à faible puissance telles que les aides auditives ou les applications de haute puissance telles que les systèmes audio de concert, les amplificateurs de commutation peuvent être conçus pour répondre aux exigences diverses. Cette évolutivité est facilitée par la nature modulaire de leur conception, permettant à plusieurs unités d'être combinées pour une puissance de sortie accrue ou adaptée à des caractéristiques de performance spécifiques. Cette polyvalence fait des amplificateurs de commutation un choix préféré dans diverses industries, notamment l'électronique grand public, l'automobile et les télécommunications.
Défis dans la conception de l'amplificateur Switch
Facteurs non idéaux: éléments parasitaires, bruit de commutation et interférence électromagnétique (EMI)
Conception Amplificateurs d'alimentation de commutation implique de se disputer avec plusieurs facteurs non idéaux qui peuvent avoir un impact significatif sur les performances. Les éléments parasites tels que la capacité et l'inductance inhérents aux composants électroniques peuvent affecter le comportement de commutation, conduisant à des inefficacités et aux résonances potentielles qui dégradent les performances. De plus, le bruit de commutation est un défi commun, car l'allumage rapide et désactivé l'amplificateur génère des transitoires de tension et de courant qui peuvent se propager à travers le circuit et provoquer des perturbations. L'interférence électromagnétique (EMI) est une autre préoccupation critique, car le fonctionnement à haute fréquence des amplificateurs de commutation peut émettre des ondes électromagnétiques qui interfèrent avec d'autres dispositifs électroniques. La gestion de ces facteurs nécessite une sélection minutieuse des composants, une conception de circuits et parfois des mesures de blindage ou de filtrage supplémentaires pour garantir la conformité aux normes réglementaires et maintenir l'intégrité du système.
Complexité de conception: atteindre une grande efficacité tout en maintenant la fidélité du signal
Atteindre une grande efficacité dans Amplificateurs d'alimentation de commutation Tout en maintenant une excellente fidélité du signal présente un défi de conception complexe. L'amplificateur doit changer efficacement à des fréquences élevées sans introduire une distorsion ou une perte significative au signal. Cela nécessite un équilibre délicat entre le choix de la fréquence de commutation, la conception des circuits d'entraînement et la mise en œuvre de mécanismes de rétroaction pour corriger les erreurs en temps réel. Les concepteurs doivent également considérer la gestion thermique de l'appareil, car même de petites quantités de chaleur peuvent affecter les performances et la fiabilité. Des outils de simulation avancés et des tests sont souvent nécessaires pour optimiser ces aspects et atteindre l'équilibre souhaité.
Compromis entre le coût, les performances et la taille
L'un des défis fondamentaux de la conception de Amplificateurs d'alimentation de commutation gére les compromis entre le coût, les performances et la taille. Les matériaux et composants haute performance, tels que les transistors à faible perte et les condensateurs de précision, peuvent être coûteux, augmentant le coût global de l'amplificateur. De même, la réalisation de la taille compacte pourrait nécessiter l'intégration de composants avancés et miniaturisés, ce qui peut également augmenter les coûts. Les concepteurs doivent prendre des décisions éclairées sur les fonctionnalités à prioriser en fonction de l'application et des exigences du marché prévues. Par exemple, un produit audio grand public pourrait hiérarchiser le coût par rapport aux performances ultimes, tandis qu'un système audio professionnel peut nécessiter la meilleure qualité sonore possible quel que soit le coût.
Conclusion
Tout au long de cette discussion, nous nous sommes plongés dans les principes, les avantages et les diverses applications des amplificateurs de puissance de commutation, soulignant leur rôle critique dans l'amélioration de l'efficacité et des performances dans divers domaines électroniques. Des systèmes audio aux communications RF et à la gestion de l'alimentation dans les appareils portables, ces amplificateurs se distinguent pour leur capacité à minimiser la perte d'énergie et à réduire la production de chaleur, ce qui les rend indispensables dans l'électronique moderne.
Alors que nous nous tournons vers l'avenir, les innovations en cours dans des matériaux comme GAN et SIC, associés à des progrès dans les algorithmes de contrôle et le traitement du signal numérique, promettent de repousser les limites de ce que ces amplificateurs peuvent réaliser. Je vous encourage à explorer davantage les capacités et à évoluer des applications de changement d'amplificateurs de puissance, car ils continuent de façonner le paysage de la technologie et d'offrir des opportunités passionnantes pour l'innovation et l'amélioration.
FAQ
Qu'est-ce qu'un amplificateur de puissance de commutation?
Un amplificateur de puissance de commutation convertit efficacement la puissance électrique en basculant rapidement sa sortie entre les états ON et OFF, minimisant la perte d'énergie.
En quoi les amplificateurs de puissance de commutation diffèrent-ils des amplificateurs linéaires?
Les amplificateurs de commutation sont plus efficaces, générant moins de chaleur et utilisent moins d'énergie par rapport aux amplificateurs linéaires à sortie continue.
Quelles sont les principales applications des amplificateurs de puissance de commutation?
Ils sont largement utilisés dans les systèmes audio, les communications RF et les dispositifs électroniques portables en raison de leur grande efficacité et de leur faible production de chaleur.
Quels avantages offrent des amplificateurs de puissance de commutation?
Ils offrent une efficacité élevée, réduit la production de chaleur et sont capables de gérer des niveaux de puissance élevés plus efficacement que les amplificateurs linéaires.
Les amplificateurs d'alimentation de commutation peuvent-ils améliorer la durée de vie de la batterie dans des appareils portables?
Oui, leur grande efficacité conduit à moins de déchets d'énergie, ce qui peut prolonger considérablement la durée de vie de la batterie des appareils portables.
